2.16. Настройка уровня и ширины окна (Window Level, W/L)

Текущие значения уровня и ширины окна отображаются в правом верхнем углу окна. Если активирован инструмент "Настройка Окно/Уровень" на панели инструментов, то изменения уровня и ширины окна осуществляются с нажатой кнопкой, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14. Активация инструмента во вкладке объёмной реконструкции и во вкладке мультипланарной реконструкции возможна также из контекстного меню изображения. Во вкладке просмотра плоских изображений инструмент доступен в разделе "Изображение" главного меню. Во вкладке мультипланарной реконструкции инструмент доступен в разделе "МПР" главного меню. Во вкладке объёмной реконструкции инструмент доступен в разделе "Объём" главного меню.

Для изменения параметров перемещайте мышь в окне исследований с нажатой кнопкой, которой был активирован инструмент:

• для увеличения уровня окна — вниз;

• для уменьшения уровня окна — вверх;

• для уменьшения ширины окна — влево;

• для увеличения ширины окна — вправо.

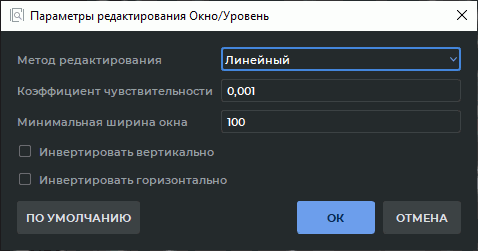

Если правой кнопкой мыши не активирован никакой инструмент, то изменение ширины и уровня окна производится перемещением мыши с нажатой правой кнопкой. Назначить кнопку мыши для изменения параметров окна по умолчанию можно во вкладке "Управление" модуля "Просмотр изображений" (см. раздел 15.6.1).

Вместо терминов "ширина окна" и "уровень окна" могут использоваться термины "контрастность" и "яркость" соответственно.

Для просмотра некоторых тканей DICOM-Просмотрщик содержит предопределённые значения уровня и ширины. Чтобы быстро изменить один из вариантов настройки уровня и ширины окна на другой, нажмите на стрелку в правой части кнопки "Пользовательский Окно/Уровень" . В выпадающем меню (рис. 2.22) доступны следующие предустановленные значения:

• "Рекомендуемые" — DICOM-Просмотрщиком применяются значения соответствующих тегов изображения. Установлено по умолчанию;

• "Полный диапазон" — режим отображения изображения, в котором значения ширины и уровня окна выбираются в зависимости от доступных значений изображения. Данный режим может использоваться, когда в исследовании не указаны значения ширины и уровня окна;

• "Кости" — для просмотра тканей костей;

• "Лёгкие" — для просмотра тканей лёгких;

• "Мозг" — для просмотра тканей мозга;

• "Грудная клетка" — для просмотра тканей грудной клетки;

• "Голова и шея" — для просмотра тканей головы и шеи;

• "Брюшная полость" — для просмотра тканей брюшной полости;

• "Пользовательский Окно/Уровень..." — параметры ширины и уровня окна устанавливаются пользователем в диалоговом окне "Настройки Окно/Уровень" (рис. 2.23) и применяются ко всем изображениям серии.

Выберите из списка желаемое предустановленное значение уровня и ширины окна или нажмите "горячую клавишу", соответствующую предопределённому значению. Изменить предопределённые для тканей значения нельзя. Для возврата к первоначальным настройкам выберите "Рекомендуемые".

Чтобы установить пользовательские параметры ширины и уровня окна, нажмите на кнопку "Пользовательский Окно/Уровень" . В открывшемся диалоговом окне "Настройки Окно/Уровень" (рис. 2.23) установите параметры ширины и уровня окна или выберите предустановленные значения из выпадающего списка "Предустановка". В списке "Предустановка" доступны стандартные предустановленные значения и ранее сохранённые пользователем предустановки (см. раздел 2.16.2). Стандартные предустановки отмечены иконками.

В диалоговом окне "Настройки Окно/Уровень" отображается "горячая клавиша" и значения ширины и уровня окна, которые соответствуют выбранной предустановке.

Нажмите "OK", чтобы применить настройки, или "ОТМЕНА" для отмены.

2.16.1 Пользовательская установка ширины и уровня окна

Установка значений ширины и уровня окна для пользовательской предустановки осуществляется двумя способами:

1. Установите вручную значения в полях "Ширина", "Центр", "Минимум" и "Максимум" диалогового окна "Настройки Окно/Уровень". При изменении значения в одном поле автоматически изменяется значение в других полях в соответствии с формулами:

   Ширина = Максимум — Минимум;


   Центр = (Максимум + Минимум)/2.

   Если установленное значение ширины и уровня окна не соответствует ни одной предустановке, то в окне выпадающего списка "Предустановка" отображается значение <Пользовательский W/L>.

2. Измените значение ширины и уровня окна с помощью инструмента "Настройка Окно/Уровень" (см. раздел 2.16). Вызовите диалоговое окно "Настройки Окно/Уровень", нажав на кнопку на панели инструментов.

   Если установленное значение ширины и уровня окна не соответствует ни одной предустановке, то в окне выпадающего списка "Предустановка" отображается значение <Пользовательский W/L>.

Чтобы сохранить установленные значения ширины и уровня окна в качестве новой предустановки, нажмите на кнопку "Сохранить предустановку" в окне "Настройки Окно/Уровень". В открывшемся диалоговом окне "Новая W/L-предустановка" (рис. 2.24) задайте имя предустановки и назначьте горячую клавишу. По умолчанию устанавливается имя в формате: W<значение ширины окна>/L<значение центра окна>, а в поле "Горячая клавиша" значение отсутствует.

Задайте уникальное имя предустановки. При необходимости назначьте "горячую клавишу" (см. раздел 2.16.2)

Нажмите "СОХРАНИТЬ", чтобы сохранить предустановку, или "ОТМЕНА" для отмены.

После успешного сохранения новая предустановка отображается в качестве текущей в диалоговом окне "Настройки Окно/Уровень".

2.16.2 Действия с предустановками

Действия с "горячими клавишами". Чтобы назначить или изменить "горячую клавишу" предустановки, выполните:

1. Вызовите диалоговое окно "Настройки Окно/Уровень", нажав на кнопку на панели инструментов.

2. Выберите нужную предустановку в выпадающем списке "Предустановка".

3. Нажмите на кнопку "Задать горячую клавишу" .

4. В открывшемся диалоговом окне "Задать горячую клавишу" (рис. 2.25) введите значение в поле "Горячая клавиша". Может быть задано:

   • любая одиночная клавиша алфавитно-цифровой клавиатуры или функциональная, например, "A" или "F5";

   • сочетания клавиш-модификаторов ("Alt", "Ctrl", "Shift"), нажимаемые одновременно с любой клавишей алфавитно-цифровой клавиатуры или функциональной. Например Ctrl+H, Shift+F5 или Alt+Ctrl+Shift+Q.

   ---




   Рис. 2.25: Установка "горячей клавиши"

   ---

   Если в поле "Горячая клавиша" введено значение, которое привязано к другому действию или инструменту, в диалоговом окне отображается предупреждение о том, что существующая "горячая клавиша" будет переназначена. Также могут быть переназначены "горячие клавиши" стандартных предустановок ширины и уровня окна.

5. Нажмите "OK", чтобы сохранить "горячую клавишу", или "ОТМЕНА" для отмены.

При переназначении "горячих клавиш" может потребоваться перезапуск программы для того, чтобы изменения вступили в силу. Если переназначенная клавиша принадлежала другой W/L-предустановке, то перезапуск не требуется.

Удаление пользовательской предустановки. Чтобы удалить пользовательскую предустановку, выполните:

1. Вызовите диалоговое окно "Настройки Окно/Уровень", нажав на кнопку на панели инструментов.

2. Выберите в выпадающем списке "Предустановка" предустановку, которую нужно удалить.

3. Нажмите на кнопку "Удалить предустановку" .

4. В диалоге подтверждения нажмите "УДАЛИТЬ", чтобы удалить предустановку, или "ОТМЕНА" для отмены удаления.

Для удаления доступны только ранее созданные пользователем предустановки. Стандартные предустановки невозможно удалить.

После удаления выбранной предустановки в качестве текущей устанавливается предыдущая предустановка из списка. Также освобождается "горячая клавиша", назначенная удалённой предустановке.

Импорт и экспорт пользовательских предустановок. Пользовательские предустановки ширины и уровня окна экспортируются и импортируются вместе с остальными настройками программы (см. раздел 15.8).

2.16.3 Дополнительные опции настройки ширины и уровня окна

Чтобы включить дополнительные опции просмотра изображений, выполните следующие действия:

1. Выберите в меню "Настройки" пункт "Параметры...".

2. Выберите в списке "Модули" модуль "Просмотр изображений" и нажмите на кнопку "Параметры".

3. В окне "Настройки просмотра изображений" перейдите во вкладку "Настройки Окно/Уровень" (рис. 2.26).

4. Установите для режима просмотра плоских изображений опции:

   • чтобы значения режимов "Рекомендуемые" и "Полный диапазон" вычислялись и применялись для всех срезов серии, установите флаг "Использовать одно значение W/L для всех срезов в серии". Если опция не выбрана, то значения режимов "Рекомендуемые" и "Полный диапазон" вычисляются для каждого изображения отдельно;

   • если в тегах серии записаны неверные данные ширины и уровня окна, установите флаг "Пересчитывать рекомендованные значения W/L". Рекомендованные значения отображения вычисляются на основе данных изображения, данные в тегах серии игнорируются;

   • чтобы задать значения ширины и уровня окна для режима DSA по умолчанию, установите флаг "Режим DSA Окно/Уровень по умолчанию". Введите в поля "Ширина" и "Центр" числовые значения.

Нажмите "OK", чтобы применить настройки, или "ОТМЕНА" для отмены.

Опции "Использовать одно значение W/L для всех срезов в серии" и "Пересчитывать рекомендованные значения W/L" влияют на значение уровня и ширины окна в режиме "Рекомендуемые" и "Полный диапазон".

Чтобы вернуться к значениям по умолчанию, нажмите на кнопку "ПО УМОЛЧАНИЮ".

2.16.4 Настройка ширины и уровня окна при просмотре
объединённых серий

Чтобы использовать значения из диалога "Настройки Окно/Уровень" (рис. 2.23) при просмотре объединённых серий, выполните:

1. В списке слоёв объединённой серии выделите любой слой кроме первого (базового). Подробная информация об объединении серий изложена в главе 4. Выберите предопределённое или установите пользовательские значения параметров ширины и уровня окна для этого слоя в диалоге "Настройка Окно/Уровень" (рис. 2.23).

2. Откройте объединённую серию во вкладке объёмной реконструкции или во вкладке мультипланарной реконструкции, нажав на соответствующую кнопку на панели инструментов.

Значение ширины и уровня окна для первого (базового) слоя устанавливается из тегов этой серии, а для остальных слоёв — выбранные пользователем на вкладке объединения слоёв.
