Инобитек DICOM-Просмотрщик

2.33. Инструмент "Графическая аннотация"

2.33.1 Общая информация

Инструмент позволяет создавать на конкретном изображении графические аннотации в виде указателей (стрелок), эллипсов, полигонов, линий произвольной формы и текстовых меток. Аннотации сохраняются в течение сеанса работы с серией. Аннотации привязаны к конкретной точке изображения, перемещаются, масштабируются и поворачиваются вместе с ним.

В зависимости от того, какой инструмент выбран, кнопка имеет различный вид. По умолчанию выбран инструмент "Указатель" и кнопка выбора инструмента имеет вид PIC .

Чтобы активировать/деактивировать выбранный инструмент, нажмите на кнопку выбора инструмента графической аннотации. Чтобы выбрать и активировать один из инструментов, нажмите на правую часть кнопки выбора инструмента и выберите необходимый инструмент (рис. 2.91).

PIC

Рис. 2.91: Меню выбора инструментов аннотаций

Инструмент доступен также в контекстном меню изображения и в разделе "Изображение" главного меню.

Инструменты аннотаций доступны на вкладках "Мультипланарная реконструкция", "Анализ сосудов", "Анализ коронарных артерий", "Функциональный анализ сердца" и "Анализ ПЭТ".

2.33.2 Построение аннотаций

Чтобы создать на изображении указатель, выполните следующие действия:

  1. Активируйте инструмент "Указатель" левой, правой или средней кнопкой мыши. Кнопка принимает вид PIC . Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

  2. Указатель на изображении может быть построен двумя способами:

    • нажмите на кнопку мыши в том месте, куда должна указывать стрелка, и, удерживая нажатой кнопку мыши, переместите курсор в точку, где должен быть противоположный конец стрелки. Чтобы зафиксировать точку, отпустите кнопку мыши;

    • щёлкните мышью в том месте, куда должна указывать стрелка. Щёлкните мышью в том месте, где должен быть противоположный конец стрелки. Указатель изображён на рис. 2.92.

  3. Чтобы отменить незавершённое построение, нажмите клавишу Esc на клавиатуре.

PIC

Рис. 2.92: Графическая аннотация "Указатель"

Чтобы создать на изображении аннотацию в виде фигур и линий произвольной формы, выполните следующие действия:

  1. Активируйте инструмент "Карандаш" левой, правой или средней кнопкой мыши. Кнопка принимает вид PIC . Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

  2. Нажмите на кнопку мыши в том месте, где должна начинаться линия, и, удерживая нажатой кнопку мыши, переместите курсор. При этом отображается линия, повторяющая траекторию перемещения курсора. Чтобы завершить построение, отпустите кнопку мыши.

  3. Чтобы отменить незавершённое построение, нажмите клавишу Esc на клавиатуре.

Чтобы создать на изображении аннотацию в виде текста, выполните следующие действия:

  1. Активируйте инструмент "Текст" левой, правой или средней кнопкой мыши. Кнопка принимает вид PIC . Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

  2. Щёлкните кнопкой мыши в том месте, где должен располагаться текст.

  3. В открывшемся диалоговом окне "Редактировать текст" введите текст и нажмите "ОК", чтобы добавить его на изображение, или "ОТМЕНА", чтобы отменить действие.

Чтобы создать на изображении полигон, выполните следующие действия:

  1. Активируйте инструмент "Полигон" левой, правой или средней кнопкой мыши. Кнопка принимает вид PIC . Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

  2. Щёлкните кнопкой мыши в том месте, где должна располагаться первая точка полигона.

  3. Переместите курсор мыши в то место, где должна находиться следующая точка полигона. На экране отображаются линии, соединяющие точки полигона.

  4. Щёлкните кнопкой мыши, чтобы зафиксировать точку.

  5. Выполняйте шаги 3, 4, пока не поставлена предпоследняя точка.

  6. Поставьте последнюю точку, дважды щёлкнув кнопкой мыши. Полигон изображён на рис. 2.93.

  7. Чтобы отменить незавершённое построение, нажмите клавишу Esc на клавиатуре.

PIC

Рис. 2.93: Графические аннотации "Полигон"

Чтобы создать на изображении эллипс, выполните следующие действия:

  1. Активируйте инструмент "Эллипс" левой, правой или средней кнопкой мыши. Кнопка принимает вид PIC . Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

  2. Чтобы построить эллипс, достаточно построить прямоугольник, в который вписан эллипс. Построение может быть выполнено двумя способами:

    • нажмите на кнопку мыши в том месте, где должен располагаться первый угол прямоугольника, и, удерживая нажатой кнопку мыши, переместите курсор в точку, где должен располагаться противоположный угол прямоугольника. Эллипс отображается на экране. Чтобы зафиксировать точку, отпустите кнопку мыши;

    • щёлкните кнопкой мыши в том месте, где должен располагаться первый угол прямоугольника. Переместите курсор мыши в то место, где должен располагаться противоположный угол прямоугольника. Эллипс отображается на экране. Щёлкните кнопкой мыши, чтобы зафиксировать второй угол прямоугольника. Эллипс изображён на рис. 2.94.

  3. Чтобы отменить незавершённое построение, нажмите клавишу Esc на клавиатуре.

PIC

Рис. 2.94: Графическая аннотация "Эллипс"

2.33.3 Маркировка позвоночника

____________________________________________________________________________________________

Функциональность доступна в редакции "Pro"
____________________________________________________________________________________________

Инструмент "Маркировка позвоночника" предназначен для маркировки позвонков шейного, грудного, поясничного и крестцового отделов позвоночника на изображениях серий во вкладке "Просмотр изображений".

Чтобы промаркировать позвонки на изображении, выполните следующие действия:

  1. Откройте подходящие серии исследования во вкладке "Просмотр изображений".

  2. Активируйте инструмент "Маркировка позвоночника" левой, правой или средней кнопкой мыши. Кнопка на панели инструментов принимает вид PIC . Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14. Также инструмент доступен в контекстном меню изображения и в разделе "Изображение" главного меню.

    При активации инструмента "Маркировка позвоночника" отображается диалоговое окно "Настройки маркировки позвоночника" (рис. 2.95) с текущими настройками.

    PIC

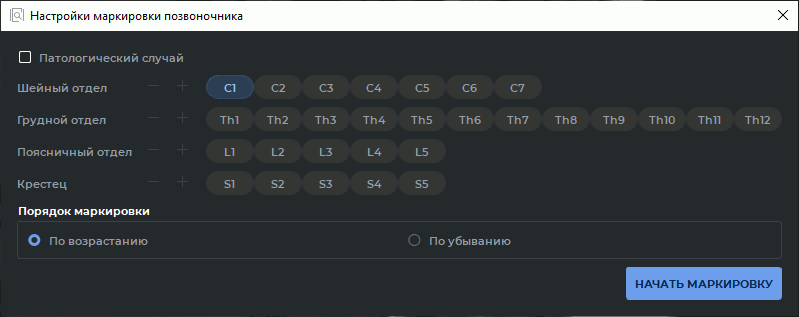

    Рис. 2.95: Диалоговое окно настройки маркировки позвоночника

  3. В диалоговом окне "Настройки маркировки позвоночника" отображается стандартное количество позвонков в каждом отделе позвоночника человека. Чтобы изменить количество позвонков в каждом отделе, установите флаг "Патологический случай". Кнопками "Удалить позвонок"  PIC и "Добавить позвонок"  PIC измените количество позвонков в каждом отделе в диапазоне [N-2, N+2], где N — стандартное количество позвонков в соответствующем отделе. Чтобы вернуться к стандартному значению позвонков в каждом отделе, снимите флаг "Патологический случай".

  4. Выберите первый позвонок, с которого начнётся маркировка. По умолчанию выбран первый позвонок шейного отдела "C1".

  5. Установите порядок маркировки позвонков:

    • "По возрастанию" (установлен по умолчанию). Маркировка осуществляется от позвонка, установленного в качестве первого, до "S5";

    • "По убыванию". Маркировка осуществляется от позвонка, установленного в качестве первого, до "C1".

  6. Для начала процесса маркировки закройте диалоговое окно "Настройки маркировки позвоночника", нажав на кнопку "НАЧАТЬ МАРКИРОВКУ" или кнопку закрытия PIC в заголовке окна.

  7. Щёлкните кнопкой мыши в том месте, где должен располагаться первый маркер. Переместите курсор в то место, где должен находиться следующий маркер, и снова щёлкните кнопкой мыши. Если серии исследования имеют одинаковое значение тега FrameOfReferenceUID (0020,0052) и одинаковую систему отсчёта, то маркеры отображаются на сериях с одинаковой системой отсчета (рис. 2.96).

    PIC Маркеры не строятся на изображениях серии, для которой не заданы координаты положения (тег ImagePositionPatient(0020,0032)) и ориентации изображения (тег ImageOrientationPatient(0020,0037)).

  8. Завершение построения текущего набора маркеров осуществляется двойным щелчком кнопки мыши или по достижению одного из крайних позвонков ("По возрастанию" — "S5"; "По убыванию" — "C1").

  9. Чтобы отменить незавершённое построение набора маркеров, нажмите клавишу Esc на клавиатуре.

PIC

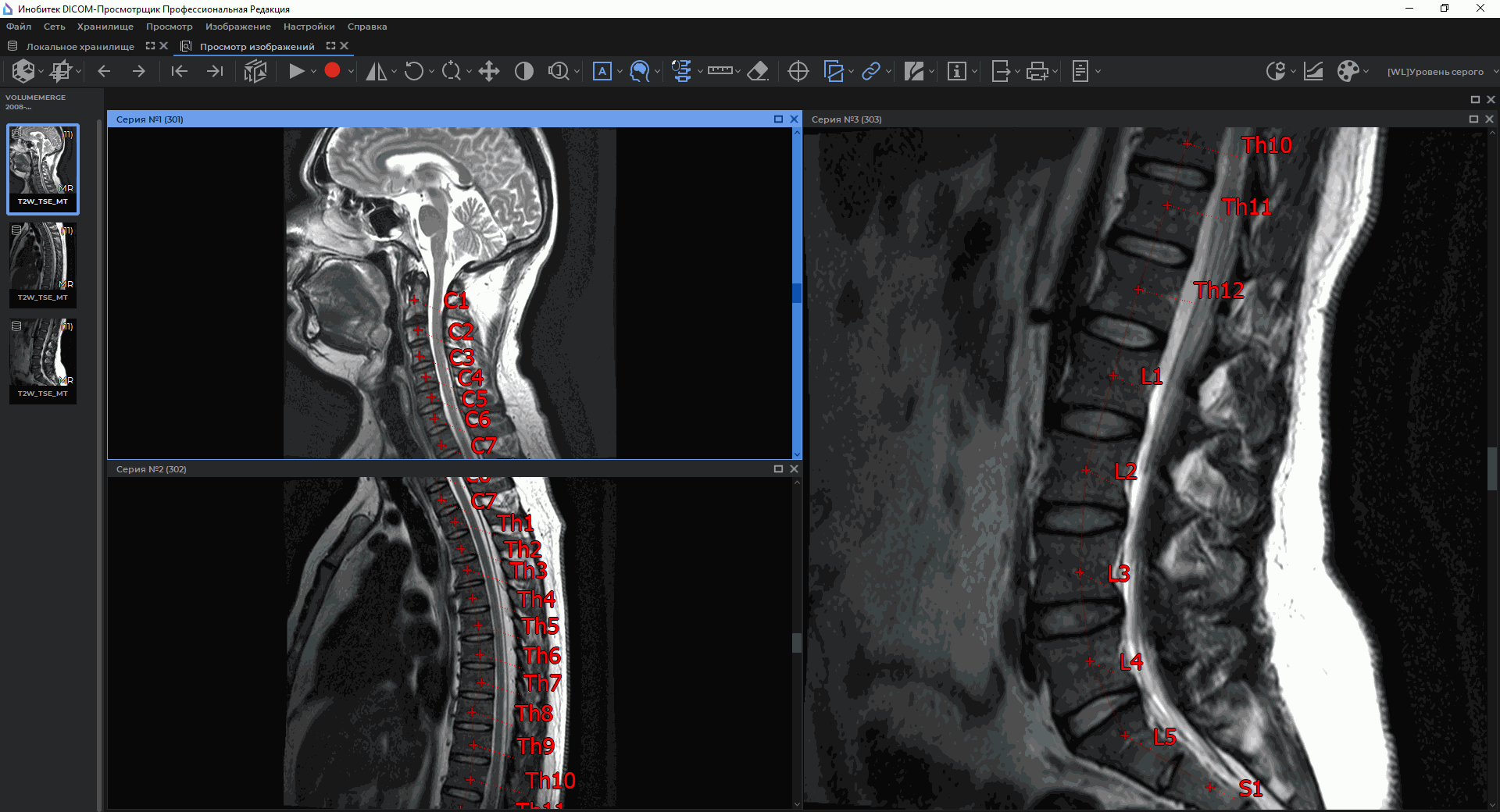

Рис. 2.96: Маркировка позвонков

2.33.4 Действия с аннотациями

DICOM-Просмотрщик позволяет выполнять с аннотациями следующие действия:

Чтобы задать параметры отображения по умолчанию, нажмите на правую часть кнопки PIC и выберите команду "Параметры инструментов по умолчанию...". В диалоговом окне "Параметры инструмента" задайте цвет и толщину линии для фигуры или цвет и размер шрифта для текста. Чтобы отмеченный позвонок был соединён с маркером пунктирной линией, установите флаг "Сноска". По умолчанию флаг установлен.

Чтобы удалить все объекты, нажмите на кнопку "Удалить все аннотации и измерения" PIC . В открывшемся диалоге подтверждения нажмите "ДА" для удаления или "НЕТ" для отмены. Чтобы данный диалог больше не появлялся и удаление происходило автоматически, отметьте пункт "Больше не показывать это сообщение" и нажмите "ДА". Чтобы диалог снова стал появляться, установите в настройках флаг "Спросить перед удалением аннотаций и измерений" (раздел 16.7.1).

PIC Внимание! Одновременно удаляются все измерения и другие объекты, созданные вручную.
