Инобитек DICOM-Просмотрщик

2.18. Измерения

PIC Для проекционных изображений (например, рентгеновских снимков) необходимо применять инструмент "Калибровка" (раздел 2.35), чтобы избежать ошибок из-за несоответствия размеров на изображениях реальным размерам
PIC Измерения выполняются с точностью до экранного пикселя. Так как размер экранного пикселя меньше размера пикселя исходного изображения, фактическая погрешность линейных измерений совпадает с величиной пикселя исходного изображения. Измерения плотностей также имеют погрешность. Наименьшую погрешность измерения плотностей даёт билинейная интерполяция (раздел 2.4).

Для измерений различных параметров используются инструменты "Линейное измерение", "Полигональное измерение", "Угол", "Угол Кобба", "Значение интенсивности в точке", "ROI прямоугольник", "ROI эллипс", "ROI полигон". Чтобы выбрать один из этих инструментов, нажмите на стрелку в правой части кнопки выбора инструмента. В зависимости от того, какой инструмент выбран, кнопка имеет различный вид:

PIC "Линейное измерение" (выбран по умолчанию)
PIC "Полигональное измерение"
PIC "Угол"
PIC "Угол Кобба"
PIC "Значение интенсивности в точке"
PIC "ROI прямоугольник"
PIC "ROI эллипс"
PIC "ROI полигон"

Если необходимо активировать или деактивировать инструмент, который уже выбран, достаточно нажать на кнопку выбора инструмента. Если какой-либо инструмент активирован, кнопка подсвечивается. Нарисованные объекты сохраняются в окне, пока оно открыто, а также перемещаются, масштабируются и поворачиваются вместе с изображением.

Если серия открыта в нескольких окнах или вкладках, то измерения, сделанные в любом окне, появляются во всех остальных.

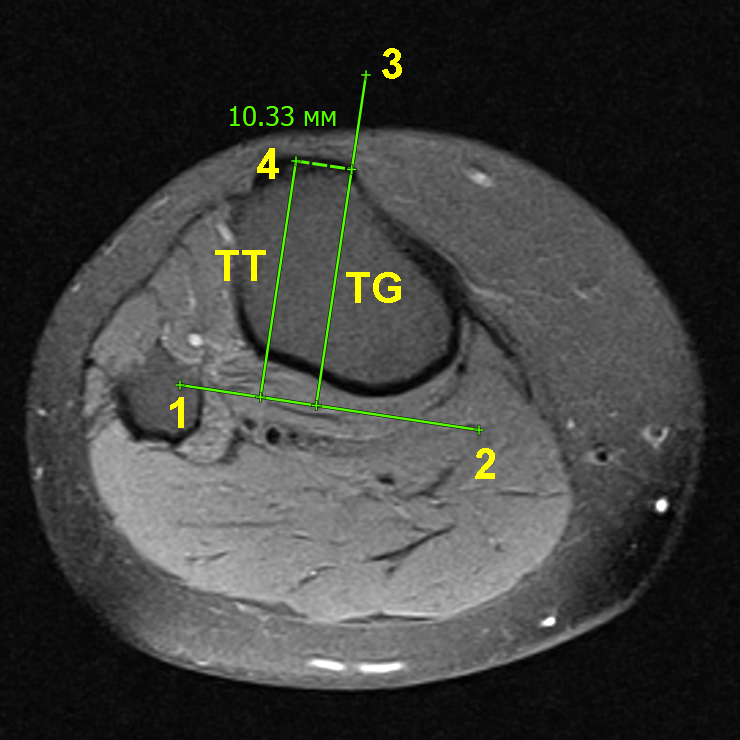

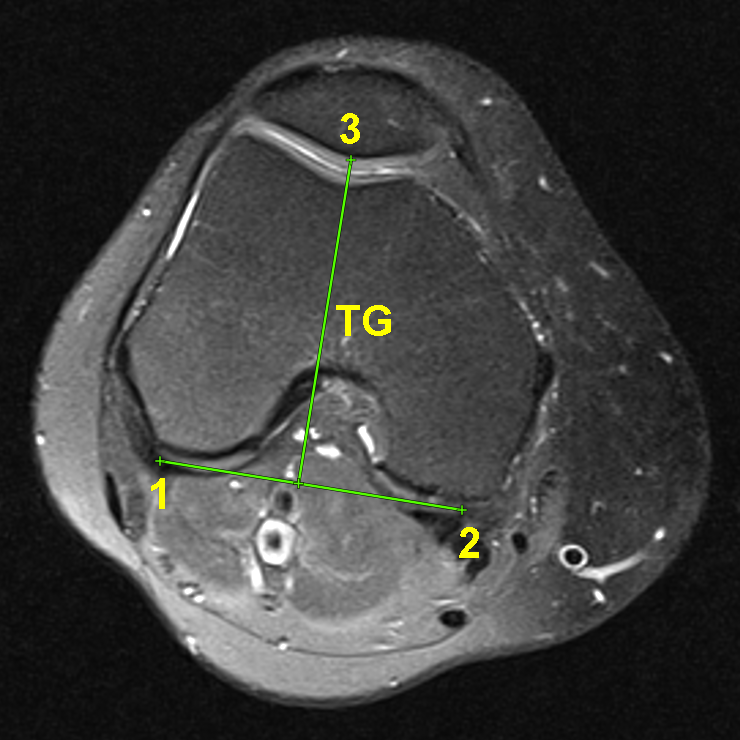

2.18.1 Линейные измерения

Чтобы измерить расстояние на снимке, выполните следующие действия:

  1. Активируйте инструмент "Линейное измерение", нажав на кнопку PIC левой, правой или средней кнопкой мыши. Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

  2. Измерить расстояние можно двумя способами:

    • отметьте щелчком мыши первую точку. Перемещайте курсор мыши по экрану. Рядом с линией отображается расстояние от исходной до текущей точки. Чтобы зафиксировать текущую точку, кликните мышью;

    • нажмите на кнопку мыши в начальной точке измерения, и, удерживая нажатой кнопку мыши, переместите курсор в конечную точку. Рядом с линией отображается расстояние от исходной точки до текущего положения курсора. Чтобы зафиксировать конечную точку измерений, отпустите кнопку мыши.

  3. Чтобы отменить незавершённое измерение, нажмите клавишу Esc на клавиатуре.

Инструмент доступен также в контекстном меню изображения и в разделе "Изображение" главного меню. Активация возможна только левой кнопкой мыши.

Результаты измерений в файл проекта не сохраняются. Для сохранения результатов измерений экспортируйте текущее изображение в файл (см. раздел 2.26) или используйте маркерные линии (см. раздел 5.12.3).

2.18.2 Полигональные измерения

Для выполнения измерений выполните следующие действия:

  1. Активируйте инструмент "Полигональное измерение", нажав на кнопку PIC левой, правой или средней кнопкой мыши. Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

  2. Отметьте щелчком мыши первую точку.

  3. Перемещайте курсор мыши по экрану. Рядом с линией отображается расстояние от исходной до текущей точки.

  4. Чтобы зафиксировать текущую точку, кликните мышью.

  5. Повторяйте шаги 3 и 4, пока не будет поставлена предпоследняя точка.

  6. Поставьте последнюю точку двойным щелчком мыши.

  7. Чтобы отменить незавершённое измерение, нажмите клавишу Esc на клавиатуре.

Чтобы переместить точку полигонального линейного измерения, выполните следующие действия:

  1. Подведите курсор к точке, которую необходимо переместить.

  2. Удерживая любую кнопку мыши, переместите точку.

Чтобы удалить точку, выполните следующие действия:

  1. Подведите курсор к точке, которую необходимо удалить.

  2. Щёлкните правой кнопкой мыши и выберите команду "Удалить точку".

Чтобы добавить точку, выполните следующие действия:

  1. Наведите курсор на то место, где необходимо добавить точку.

  2. Щёлкните правой кнопкой мыши и выберите команду "Добавить точку".

Инструмент доступен также в контекстном меню изображения и в разделе "Изображение" главного меню. Активация возможна только левой кнопкой мыши.

Результаты измерений в файл проекта не сохраняются. Для сохранения результатов измерений экспортируйте текущее изображение в файл (см. раздел 2.26) или используйте полигональные маркерные линии (см. раздел 5.12.4).

2.18.3 Измерение углов

Чтобы измерить угол, выполните следующие действия:

  1. Активируйте инструмент "Угол", нажав на кнопку PIC левой, правой или средней кнопкой мыши. Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

  2. Поставьте на снимке две точки, кликнув мышью. Вторая точка является вершиной угла.

  3. Перемещая курсор мыши по экрану, задавайте вторую сторону угла.

  4. Чтобы зафиксировать вторую сторону угла, кликните мышью.

  5. Чтобы отменить незавершённое измерение, нажмите клавишу Esc на клавиатуре.

DICOM-Просмотрщик позволяет строить необходимое количество углов.

Инструмент доступен также в контекстном меню изображения и в разделе "Изображение" главного меню. Активация возможна только левой кнопкой мыши.

Результаты измерений в файл проекта не сохраняются. Для сохранения результатов измерений экспортируйте текущее изображение в файл (см. раздел 2.26) или используйте полигональные маркерные линии (см. раздел 5.12.4).

2.18.4 Измерение углов Кобба

Чтобы измерить угол Кобба, выполните следующие действия:

  1. Активируйте инструмент "Угол Кобба", нажав на кнопку PIC левой, правой или средней кнопкой мыши. Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

  2. Постройте линию, проходящую по границе одного из позвонков. Для этого поставьте щелчком мыши две точки, через которые должна проходить линия.

  3. Аналогичным образом постройте линию для второго позвонка.

  4. Чтобы отменить незавершённое измерение, нажмите клавишу Esc на клавиатуре.

Чтобы настроить отображение дополнительных параметров, наведите курсор на измерение или значение измерения. Нажмите правую кнопку мыши и выберите в контекстном меню пункт "Параметры инструмента...".

В диалоговом окне "Параметры инструмента" ведите имя измерения, задайте цвет, толщину линии и размер текста, которым отображается значение измерения угла. Чтобы значение измерения было соединено с измеряемым углом пунктирной линией, установите флаг "Сноска".

Для отображения значения смежного угла установите флаг "Смежный угол".

Чтобы отображалось значение угла в месте пересечения отрезков, установите флаг "Показать пересечение". Если опция отключена или отрезки не пересекаются, то отображается значение угла только в месте пересечения нормалей. На рис. 2.28 опция "Показать пересечение" отключена, а на рис. 2.29 включена.

PIC

Рис. 2.28: Опция "Показать пересечение" выключена

PIC

Рис. 2.29: Опция "Показать пересечение" включена

Чтобы данные настройки использовались по молчанию для новых измерений, установите флаг "Установить по умолчанию".

Чтобы применить настройки, нажмите "OK", чтобы отменить изменения, нажмите "ОТМЕНА".

Чтобы удалить измерение, наведите на него курсор, щёлкните правой кнопкой мыши и выберите команду "Удалить объект". Подробнее в разделе 2.18.10.

Инструмент доступен также в контекстном меню изображения и в разделе "Изображение" главного меню. Активация возможна только левой кнопкой мыши.

Результаты измерений в файл проекта не сохраняются. Для сохранения результатов измерений экспортируйте текущее изображение в файл (см. раздел 2.26) или используйте полигональные маркерные линии (см. раздел 5.12.4).

2.18.5 Измерение интенсивности в точке

PIC При использовании не билинейного интерполяционного фильтра возможны значительные погрешности при измерении интенсивности в точке. В этом случае значение интенсивности отображается со звёздочкой. Для более точного измерения необходимо использовать билинейный интерполяционный фильтр (раздел 2.4).

Чтобы измерить интенсивность в точке, выполните следующие действия:

  1. Активируйте инструмент "Значение интенсивности в точке", нажав на кнопку PIC левой, правой или средней кнопкой мыши. Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

  2. Щёлкните кнопкой мыши в интересующей точке.

Точка обозначается на снимке и рядом с ней отображается значение интенсивности. Значение интенсивности отображается в формате "k HU" (для KT-исследований) или "k", где k – значение интенсивности в точке. Если измерения не точные, рядом со значением интенсивности в точке отображается символ "*".

Если к изображению применён фильтр, то рядом со значением интенсивности в точке отображается символ "*", информирующий пользователя о том, что результаты измерения зависят от применённого фильтра (раздел 2.5).

PIC Изображение с наложенным фильтром не является оригинальным и результаты измерений могут быть неточными

Чтобы настроить параметры отображения интенсивности в точке, наведите курсор на значении интенсивности или точку на изображении. Нажмите правую кнопку мыши и выберите в контекстном меню пункт "Параметры инструмента...". В диалоговом окне "Параметры инструмента" ведите имя измерения, задайте цвет и размер текста, которым отображается значение интенсивности. Чтобы значение интенсивности было соединено с точкой пунктирной линией, установите флаг "Сноска". Чтобы данные настройки использовались по молчанию для новых измерений, установите флаг "Установить по умолчанию".

Чтобы применить настройки, нажмите "ОК", чтобы отменить изменения, нажмите "ОТМЕНА".

Чтобы удалить измерение, наведите на него курсор, щёлкните правой кнопкой мыши и выберите команду "Удалить объект".

Инструмент доступен также в контекстном меню изображения и в разделе "Изображение" главного меню. Активация возможна только левой кнопкой мыши.

Результаты измерения в файл проекта не сохраняются. Для сохранения результатов измерений экспортируйте текущее изображение в файл (см. раздел 2.26).

2.18.6 Измерение среднего значения и стандартного отклонения интенсивности в области

Для измерения среднего значения и стандартного отклонения интенсивности выполните следующие действия:

  1. Активируйте один из инструментов "ROI ..." — прямоугольник PIC , эллипс PIC , полигон PIC левой, правой или средней кнопкой мыши. Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

  2. Построить прямоугольник можно двумя способами:

    • щёлкните кнопкой мыши в том месте, где должен располагаться первый угол прямоугольника. Переместите курсор мыши в то место, где должен располагаться противоположный угол прямоугольника. Прямоугольник отображается на экране. Чтобы зафиксировать второй угол прямоугольника, щёлкните кнопкой мыши;

    • нажмите на кнопку мыши в том месте, где должен располагаться первый угол прямоугольника, и, удерживая нажатой кнопку мыши, переместите курсор в точку, где должен располагаться противоположный угол прямоугольника. Прямоугольник отображается на экране. Чтобы зафиксировать точку, отпустите кнопку мыши.

  3. Чтобы нарисовать эллипс, достаточно нарисовать прямоугольник, в который вписан эллипс.

  4. Чтобы нарисовать многоугольник, необходимо щелчком кнопки мыши отмечать его вершины, а для завершения дважды щёлкнуть кнопкой мыши.

  5. Чтобы отменить незавершённое измерение, нажмите клавишу Esc на клавиатуре.

Инструмент доступен также в контекстном меню изображения и в разделе "Изображение" главного меню. Активация возможна только левой кнопкой мыши.

Рядом с выделенной областью отображаются следующие параметры:

Если к изображению применён фильтр, то в результатах измерений ROI отображается символ "*", информирующий пользователя о том, что результаты измерения зависят от применённого фильтра (раздел 2.5).

PIC Изображение с наложенным фильтром не является оригинальным и результаты измерений могут быть неточными

Результаты измерения в файл проекта не сохраняются. Для сохранения результатов измерений экспортируйте текущее изображение в файл (см. раздел 2.26).

2.18.7 Параметры отрисовки

Чтобы установить параметры отрисовки измерительных инструментов по умолчанию, выполните следующие действия:

  1. Нажмите на стрелку в правой части кнопки выбора измерительного инструмента.

  2. Выберите пункт "Параметры инструментов по умолчанию...".

  3. В открывшемся диалоговом окне задайте цвет, нажав левой кнопкой мыши на цветной квадрат.

  4. Задайте толщину линий и размер шрифта.

  5. Задайте единицы измерения линейных размеров и площадей (миллиметры или сантиметры).

  6. Чтобы результат был соединён с измерением пунктирной линией, установите флаг "Сноска".

  7. Чтобы применить настройки, нажмите "ОК", чтобы отменить изменения, нажмите "ОТМЕНА".

Открыть параметры отрисовки можно также из контекстного меню изображения и из раздела "Изображение" главного меню.

Данные настройки будут действовать только для измерений, сделанных в окне просмотра плоских изображений. Для окна МПР аналогичные настройки сохраняются отдельно.

Чтобы изменить параметры отрисовки уже существующего измерения, выполните следующие действия:

  1. Наведите курсор на измерение так, чтобы линия или точка стала жирной.

  2. Щёлкните правой кнопкой мыши.

  3. В открывшемся контекстном меню выберите пункт "Параметры инструмента...".

  4. В открывшемся диалоговом окне задайте параметры аналогично параметрам отрисовки по умолчанию. Дополнительно при необходимости задайте имя измерения.

2.18.8 Перемещение измерений

Чтобы переместить измерение, выполните следующие действия:

  1. Наведите курсор на измерение так, чтобы линия или точка стала жирной, либо крестик, обозначающий точку, увеличился в размерах.

  2. Удерживая любую кнопку мыши, переместите измерение или точку.

2.18.9 Перемещение результатов измерений

Чтобы переместить результат измерения, выполните следующие действия:

  1. Наведите курсор на измерение так, чтобы оно выделилось пунктирной рамкой.

  2. Удерживая любую кнопку мыши, переместите результат измерения.

При наведении курсора на измерение выделяется результат измерения и наоборот.

2.18.10 Удаление измерений

Чтобы удалить конкретное измерение, выполните следующие действия:

  1. Наведите курсор на измерение так, чтобы линия или точка стала жирной.

  2. Щёлкните правой кнопкой мыши.

  3. В открывшемся контекстном меню выберите пункт "Удалить объект".

Чтобы удалить все измерения, нажмите на кнопку "Удалить все аннотации и измерения" PIC на панели инструментов либо выберите соответствующий пункт в контекстном меню изображения. В открывшемся диалоге подтверждения нажмите "Да" для удаления или "Нет" для отмены. Чтобы данный диалог больше не появлялся и удаление происходило автоматически, отметьте пункт "Больше не показывать это сообщение" и нажмите "Да". Чтобы диалог снова стал появляться, установите в настройках флаг "Спросить перед удалением аннотаций и измерений" (раздел 15.6.1).

PIC Обратите внимание, что одновременно будут удалены все другие графические объекты, созданные вручную.

Инструмент доступен также в контекстном меню изображения и в разделе "Изображение" главного меню.

2.18.11 Измерение расстояния и площади на УЗИ-исследованиях

С помощью инструментов "Линейное измерение", "Полигональное измерение", "ROI прямоугольник", "ROI эллипс" и "ROI полигон" могут быть выполнены измерения линейных размеров и площадей на УЗИ-исследованиях (серии с модальностью "US").

В сериях УЗИ-исследований может содержаться информация, в которой указаны области на изображении с определённым размером пикселя.

Если инструменты измерения применяются к области изображения, на которой определён размер пикселя, то измерения линейных размеров и площадей на изображении выполняются в единицах, выбранных в параметрах инструмента (см. раздел 2.18.7).

В случае, если линия или часть области измерения выходит за пределы области, в которой определён размер пикселя, то линейные измерения и площади отображаются в пикселях.

Если в серии отсутствуют данные, определяющие области, в которых определён размер пикселя, то линейные измерения и площади отображаются в пикселях.

2.18.12 Измерение значения временного промежутка и скорости кровотока на УЗИ-исследованиях

С помощью инструментов "Линейное измерение" и "Полигональное измерение" могут быть выполнены измерения значений временного промежутка и скорости кровотока на УЗИ-исследованиях (серии с модальностью "US") с доплерограммами.

PIC Для инструмента "Полигональное измерение" значение временного промежутка и скорости кровотока отображается только в том случае, если измерение построено по двум точкам.

При выполнении измерения на доплерограмме возле строящегося отрезка отображается значение измерения в формате "X: x c Y: y см/с", где "x" — значение временного промежутка с точностью до сотой. Единицы измерения — секунды (с); "y" — значение скорости кровотока с точностью до сотой. Единицы измерения — см/с.

Если измерение полностью или частично выполняется вне области доплерограммы, то возле строящегося отрезка отображается линейный размер. Единицы измерения в данном случае зависят от действующего алгоритма и настроек программы.

Если ни одна из областей изображения не подходит для определения значений временного промежутка или скорости кровотока, то при выполнении измерения возле строящегося отрезка отображается линейный размер. Единицы измерения в данном случае зависят от действующего алгоритма и настроек программы.
