8.2. Режим "Анализ T1"

8.2 Режим «Анализ T1»

____________________________________________________________________________________________

Функциональность доступна в дополнительном модуле, который активируется в редакции «Pro» за отдельную плату
____________________________________________________________________________________________

8.2.1 Открытие исследования для T1-анализа

Чтобы открыть исследование для количественной оценки времени релаксации T1 тканей сердца, выполните следующие действия:

Выберите исследование и выделите в нём серии модальности «MR», на основе которых будет проводиться оценка времени релаксации тканей сердца.

Нажмите на кнопку «Анализ сердца» на панели инструментов. Чтобы выбрать необходимый вариант размещения вкладки (в текущем окне, в отдельном окне, в полноэкранном режиме), нажмите на стрелку в правой части кнопки. Чтобы открыть окно анализа сердца в новой вкладке в текущем окне, нажмите на кнопку. Процесс может занять некоторое время.

Инструмент «Анализ сердца» также доступен в разделе «Просмотр» главного меню.

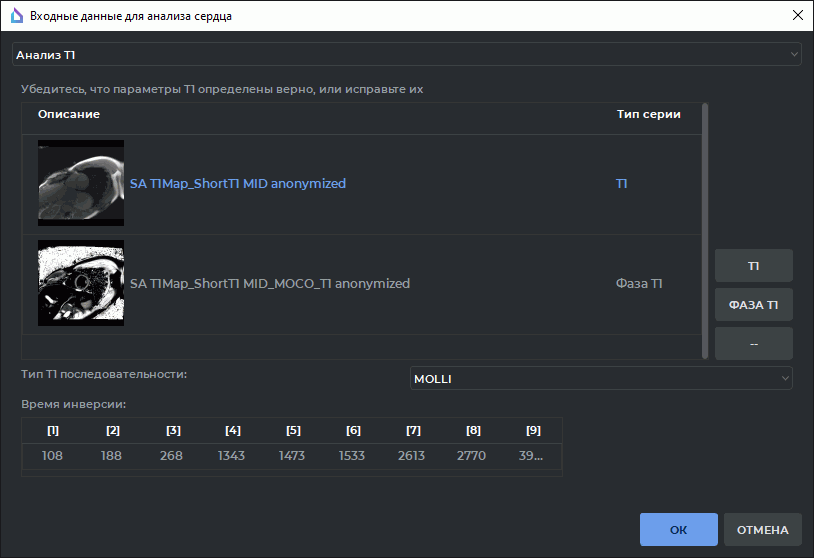

При активации модуля анализа сердца отображается диалоговое окно «Входные данные для анализа сердца» (рис. 8.10). В выпадающем списке выберите режим «Анализ Т1».

Рис. 8.10: Диалоговое окно входных данных для оценки времени релаксации тканей

Из выпадающего списка выберите тип T1-последовательности:

«MOLLI»;
«ShMOLLI»;
«SASHA».

Выберите серию, на основе которой будет построена T1-карта. Для этого выделите серию в списке и нажмите на кнопку «Установить в качестве T1».

Для последовательностей MOLLI и ShMOLLI можно дополнительно выбрать серию, используемую в качестве фазы сигнала. Для этого выделите серию в списке и нажмите на кнопку «Установить в качестве фазы сигнала T1».

	Для T1-последовательности SASHA выбор серии в качестве фазы сигнала недоступен.

Чтобы сбросить тип серии, выделите её в списке и нажмите на кнопку «Сбросить тип серии» — .

Для T1-последовательности SASHA используется метод насыщения, при котором собирается серия изображений с разными временами после насыщающего импульса. Это позволяет построить кривую восстановления сигнала, из которой пиксельно вычисляется T1. В выпадающем списке выберите одну из моделей подгонки:

«Двухпараметрическая модель». Упрощённая модель, обладающая меньшей чувствительностью к шуму, предполагает идеальное насыщение, но может недооценивать T1 на 10–20% при неидеальном импульсе;
«Трёхпараметрическая модель». Обеспечивает более высокую точность независимо от неидеального насыщения, но требует серии с большим количеством изображений (8–11) для стабильности.

В нижней части диалогового окна «Входные данные для анализа сердца» расположена таблица, содержащая значения времени для каждого изображения серии T1. Значения времени указаны в тегах серии. В таблице отображаются:

«Время инверсии (TI)» для последовательностей MOLLI и ShMOLLI;
«Время сатурации (TS)» для последовательности SASHA.

При необходимости отредактируйте эти значения.

Нажмите «OK», чтобы подтвердить ввод данных, или «ОТМЕНА» для отмены.

Если кнопка «OK» в диалоговом окне «Входные данные для анализа сердца» недоступна, для продолжения работы убедитесь, что:

выбрана серия T1;

выбран тип последовательности;

количество изображений в серии T1 для последовательностей MOLLI и SASHA не менее 3, а для последовательности ShMOLLI равно 7.

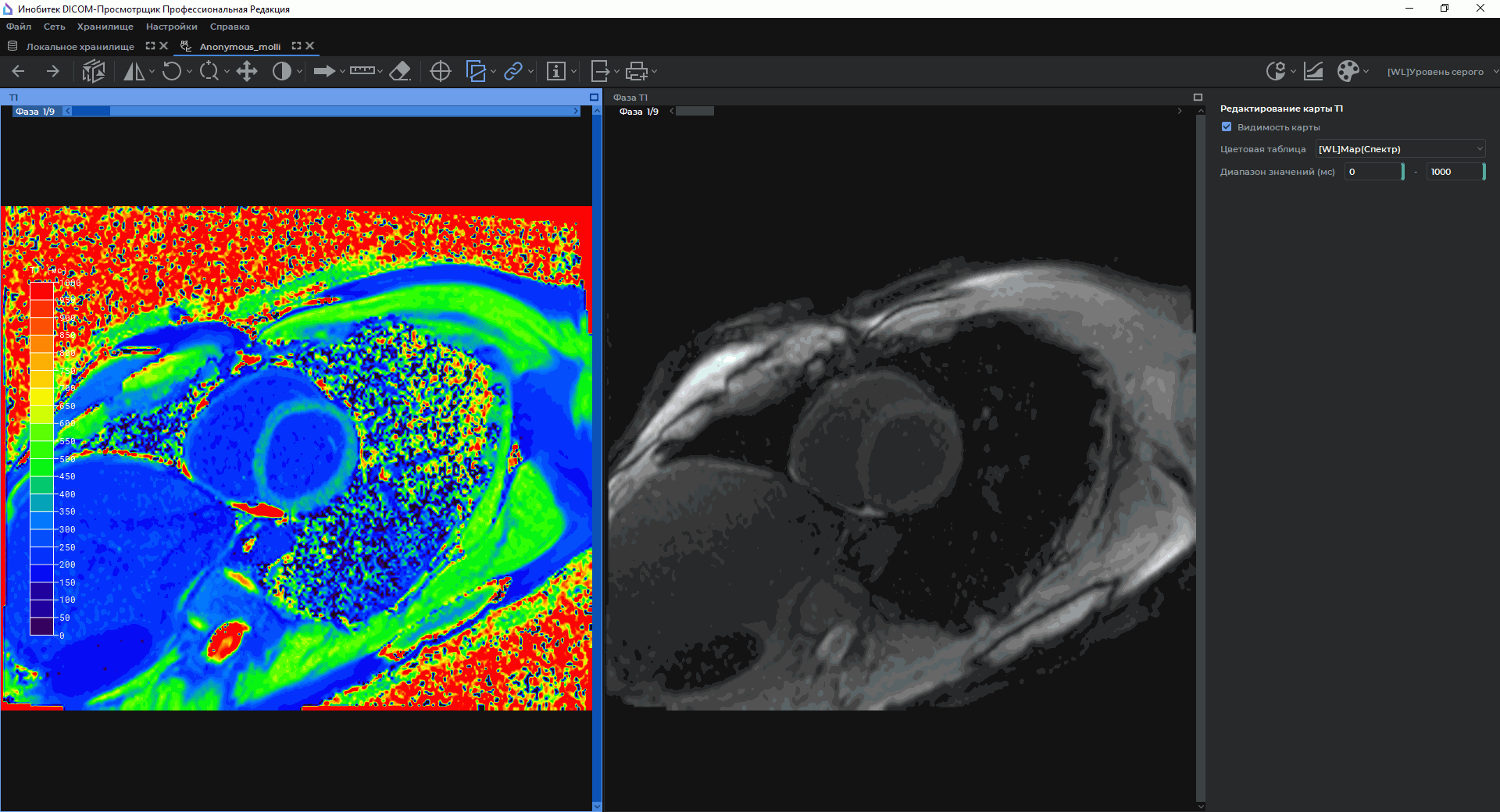

Во вкладке «Анализ сердца» открывается окно «T1» с T1-картой, построенной на основе выбранной серии, и окно «Фаза T1» с серией, установленной в качестве фазы сигнала (рис. 8.11).

Рис. 8.11: Вкладка «Анализ сердца» в режиме «Анализ Т1»

Для последовательностей MOLLI и ShMOLLI не обязательно выбирать серию, используемую в качестве фазы сигнала. Если серия, используемая в качестве фазы сигнала, не подходит для ускорения алгоритма построения карты, то выводится диалоговое окно с предупреждением. Дальнейшее вычисление T1-карты выполняется без использования этой серии.

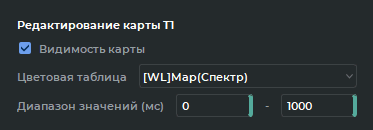

В правой части вкладки расположена панель редактирования T1-карты (рис. 8.12). По умолчанию построенная T1-карта отображается поверх серии. Чтобы скрыть карту, снимите флаг «Видимость карты». В выпадающем списке «Цветовая таблица» выберите цветовую таблицу, определяющую спектр карты. Задайте минимальное и максимальное значения времени после насыщающего импульса в полях «Диапазон значений».

Рис. 8.12: Панель редактирования T1-карты

Измерить значение интенсивности на T1-карте можно тремя способами:

наведите курсор на выбранную точку карты. Значение интенсивности в точке под курсором отображается второй строкой в левом нижнем углу окна просмотра, в котором находится курсор (подробнее в разделе 2.27);
измерьте значение интенсивности в выбранной точке карты с помощью инструмента «Значение интенсивности в точке» на панели инструментов (см. раздел 2.19.6);
измерьте среднее значение интенсивности выбранной области на карте с помощью инструментов группы «ROI ...» («Прямоугольник» , «Эллипс» , «Полигон» ) на панели инструментов (см. раздел 2.19.7).
