1.4. Панель инструментов

Панель инструментов изображена на рис. 1.11 (выделена красным цветом).

Рис. 1.11: Расположение панели инструментов в окне DICOM-Просмотрщика

Кнопки выбора источника данных на панели инструментов:

	Кнопка "Открыть DICOM CD/DVD, содержащий файл DICOMDIR" устанавливает в качестве источника DICOM-данных CD- или DVD-диск. Открывает диалог выбора папки.
	Кнопка "Сканировать каталог на наличие DICOM-данных" устанавливает в качестве источника DICOM-данных папку с исследованиями. Открывает диалог выбора папки.
	Кнопка "Открыть zip-архив с DICOM-данными" устанавливает в качестве источника DICOM-данных папку с исследованиями, сжатыми в zip-архив. Открывает диалог выбора папки.
	Кнопка "Поиск данных на удаленном PACS-сервере" устанавливает в качестве источника DICOM-данных PACS-сервер. Открывает панель поиска.
	Кнопка "Поиск данных в локальном хранилище" устанавливает в качестве источника DICOM-данных локальное хранилище. Открывает панель поиска.

Работа с панелью поиска описана в разделе 1.7. Кнопка, соответствующая выбранному источнику, отображается на светлом фоне. Кнопки просмотра изображений на панели инструментов:

	Кнопка "Просмотр изображений" открывает изображения в окне просмотра плоских изображений.
	Кнопка "Объёмная реконструкция" открывает изображения в окне объёмной реконструкции.
	Кнопка "МПР-реконструкция" открывает изображения в окне мультипланарной реконструкции.
	Кнопка "Анализ сосудов" открывает изображения в окне анализа сосудов(ДОП).
	Кнопка "Анализ коронарных артерий" открывает изображения в окне анализа коронарных артерий(ДОП).
	Кнопка "Анализ сердца" открывает изображения в окне функционального анализа сердца(ДОП).
	Кнопка "Дополнительный модуль стоматологической визуализации и планирования" открывает изображения во вкладке просмотра стоматологических исследований(ДОП).
	Кнопка "Анализ лёгких" открывает изображения во вкладке просмотра органов грудной клетки(ДОП).
	Кнопка "Виртуальная эндоскопия" открывает изображения в окне виртуальной эндоскопии(PRO).
	Кнопка "Объединение серий" открывает изображения в окне объединения серий(PRO).
	Кнопка "Анализ ПЭТ" открывает изображения в окне анализа ПЭТ(ДОП).
	Кнопка "Открыть pdf-документ" открывает содержащийся в исследовании pdf-документ в программе для просмотра pdf по умолчанию.
	Кнопка "Показать DICOM-теги" открывает окно просмотра DICOM-тегов для выделенной серии выделенного исследования (глава 19).
	Кнопка "Просмотр ЭКГ" открывает изображения в окне просмотра ЭКГ.
	Кнопка "Протокол" открывает окно редактора протоколов(PRO)(глава 20).

Если действие, соответствующее кнопке, выполнить невозможно, кнопка выглядит бледной и нажать на неё невозможно (кнопка неактивна).

Все кнопки этой группы состоят из 2 частей (рис. 1.12).

Рис. 1.12: Кнопка с выбором варианта размещения

Нажатие на стрелку (правая часть кнопки, выделена зелёным цветом) приводит к показу меню с вариантами расположения информации на экране:

показать в окне 1: изображения открываются в новой вкладке;

показать в откреплённом окне: изображения открываются в отдельном окне;

показать на полный экран: изображения открываются в полноэкранном режиме.

Чтобы открыть изображение в новой вкладке, нажмите на кнопку (выделена красным цветом).

DICOM-Просмотрщик позволяет открывать выделенные серии в различных вкладках, используя сочетание клавиш на клавиатуре. Для часто используемых вкладок "горячие клавиши" назначены по умолчанию (в скобках указано сочетание клавиш для операционной системы macOS):

"Просмотр изображений" Alt + I (Option + I);

"МПР-реконструкция" Alt + M (Option + M);

"Объёмная реконструкция" Alt + D (Option + D);

"Анализ сосудов" Alt + V (Option + V);

"Анализ коронарных артерий" Alt + C (Option + C).

Изменить сочетание "горячих клавиш" и назначить новые для других вкладок можно в группе "Вкладки" раздела настроек "Горячие клавиши" (см. раздел 18.8).

Открытие серий с помощью сочетания клавиш выполняется из списка исследований и других вкладок, где есть соответствующие кнопки.

	Кнопка "Редактор DICOM CD/DVD" открывает редактор записи дисков, содержащих DICOM-данные. Запись дисков описана в главе 17.
	Кнопка "Показать панель расширенного поиска" открывает панель поиска в верхней части вкладки. Повторное нажатие на кнопку скрывает панель поиска. Если панель поиска открыта, кнопка поиска отображается на светлом фоне. Работа с панелью поиска описана в следующем разделе.
	Кнопка "Сохранить исследования в папку" позволяет сохранить выбранные исследования в указанную папку. Эта функция также доступна в контекстном меню исследования и в главном меню "Исследования". Подробнее в разделе 1.6.1

1.4.1 Настройка отображения элементов на панели инструментов

DICOM-Просмотрщик позволяет настраивать отображение элементов на панели инструментов текущей вкладки. Чтобы открыть диалог настройки, выберите в главном меню Просмотр->Панель инструментов... Если во вкладке доступно несколько панелей инструментов, выберите пункт меню, соответствующий нужной панели.

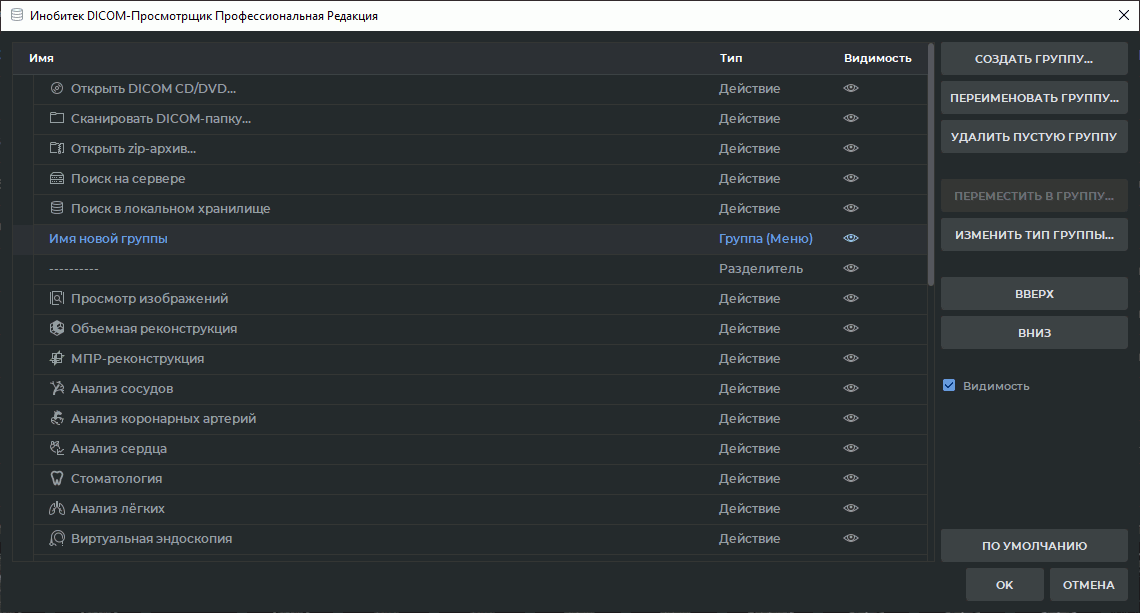

Рис. 1.13: Диалог настройки панели инструментов

В диалоге настройки панели инструментов (рис. 1.13) отображается текущая структура элементов выбранной панели. В левой части диалога представлено дерево элементов: отдельные команды, разделители, пробелы и пользовательские группы. Для каждого элемента отображаются его название, тип и состояние видимости. Видимые элементы отображаются на панели инструментов, скрытые — не отображаются.

Порядок элементов в диалоге настройки соответствует порядку их размещения на панели инструментов слева направо. Элементы верхнего уровня отображаются на панели в виде отдельных кнопок или разделителей. Элементы, помещённые в группу, размещаются в зависимости от типа группы: разворачиваются вдоль панели инструментов с группировкой через разделители (рис. 1.14) или отображаются внутри кнопки с выпадающим меню (рис. 1.15).

Рис. 1.14: Группы элементов на панели инструментов, отделённые друг от друга разделителем

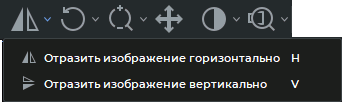

Рис. 1.15: Элементы панели инструментов, объединённые в группы, отображаются внутри кнопки с выпадающим меню

Правая часть диалога содержит команды для изменения структуры панели инструментов. С их помощью пользователь может:

создать новую пользовательскую группу элементов, нажав на кнопку "СОЗДАТЬ ГРУППУ...". В открывшемся диалоговом окне введите имя группы и выберите тип пользовательской группы:

"Меню" — группа отображается на панели инструментов как кнопка с выпадающим меню. Элементы, помещённые в такую группу, доступны из выпадающего списка этой кнопки;
"Разделитель" — элементы группы разворачиваются вдоль панели инструментов в заданном пользователем порядке и группируются через разделители.

переименовать выбранную пользовательскую группу, нажав на кнопку "ПЕРЕИМЕНОВАТЬ ГРУППУ...". В открывшемся диалоговом окне введите новое имя группы;

удалить выбранную пустую пользовательскую группу, нажав на кнопку "УДАЛИТЬ ПУСТУЮ ГРУППУ". В открывшемся диалоговом окне подтвердите или отмените удаление группы;

переместить выделенный элемент в выбранную группу, нажав на кнопку "ПЕРЕМЕСТИТЬ В ГРУППУ...". В открывшемся диалоговом окне выберите в выпадающем списке группу, в которую следует переместить элемент;

изменить тип пользовательской группы, нажав на кнопку "ИЗМЕНИТЬ ТИП ГРУППЫ...". В открывшемся диалоговом окне выберите тип пользовательской группы: разделитель на панели инструментов или кнопку с выпадающим меню;

переместить выбранный элемент вверх или вниз по списку;

показать или скрыть отдельные элементы панели инструментов, нажав на кнопку в столбце "Видимость" напротив выбранного элемента списка или изменив состояние флага "Видимость". Если кнопка инструмента была скрыта при настройке панели инструментов, сам инструмент остаётся доступным. Его можно активировать другими способами: из главного меню активной вкладки, из контекстного меню или с помощью назначенной горячей клавиши;

восстановить настройки панели инструментов по умолчанию, нажав на кнопку "ПО УМОЛЧАНИЮ".

Нажмите "ОК", чтобы применить изменения. Чтобы закрыть диалог без применения изменений, нажмите "ОТМЕНА".

Если панель инструментов редактируется на одной из нескольких открытых вкладок одного типа, изменения применяются только к текущей вкладке. При последующем открытии диалога настройки панели инструментов на другой вкладке того же типа в него загружается последняя сохранённая конфигурация, полученная после редактирования предыдущей вкладки.

Настройки панели инструментов сохраняются и восстанавливаются при последующих запусках DICOM-Просмотрщика.

Для некоторых элементов панели инструментов могут действовать ограничения настройки. Например, отдельные элементы нельзя переместить в другую группу, удалить из исходной группы или переместить с закреплённой позиции. Подробнее см. в разделе 1.4.3.

1.4.2 Настройка контекстного меню

DICOM-Просмотрщик позволяет настраивать состав контекстного меню текущей вкладки, если такая возможность предусмотрена для этой вкладки. Чтобы открыть диалог настройки, выберите в главном меню Просмотр->Контекстное меню...

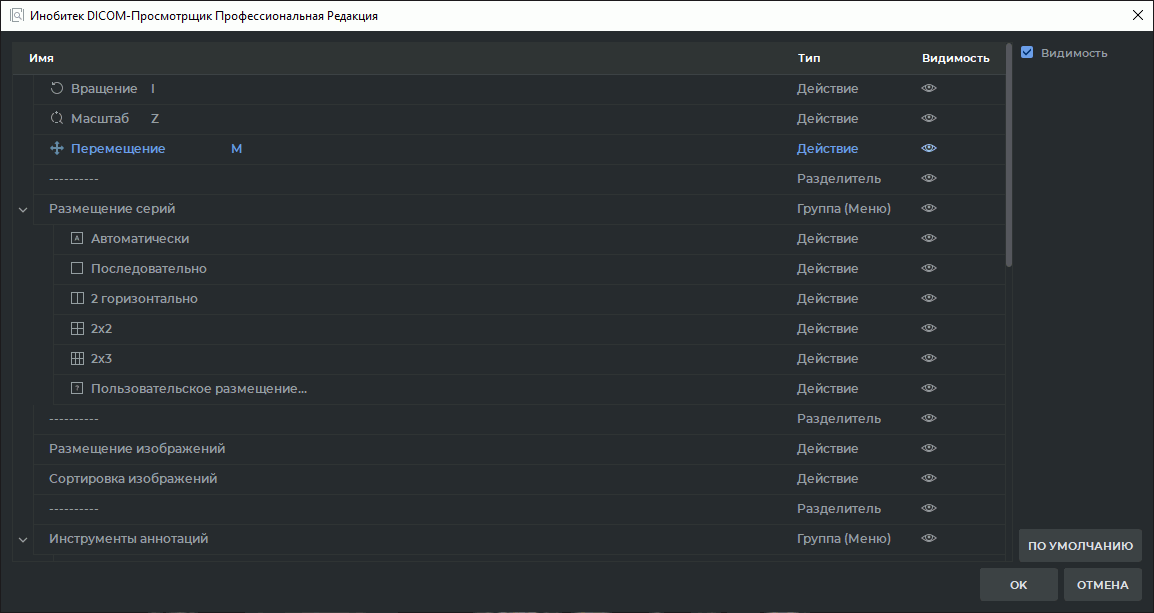

Рис. 1.16: Диалог настройки контекстного меню

Диалог настройки контекстного меню (рис. 1.16) устроен аналогично диалогу настройки панели инструментов, описанному в подразделе 1.4.1. В левой части диалога приведён список команд, доступных для контекстного меню текущей вкладки. Для каждой команды указаны её название, тип и состояние видимости.

В отличие от панели инструментов, при настройке контекстного меню пользователь может только отображать или скрывать отдельные команды. Создание пользовательских групп, изменение типа групп и перемещение элементов между группами для контекстного меню не предусмотрено.

Порядок элементов в диалоге настройки соответствует порядку их расположения в контекстном меню сверху вниз.

Нажмите "ОК", чтобы применить изменения. Чтобы закрыть диалог без применения изменений, нажмите "ОТМЕНА". Чтобы восстановить настройки контекстного меню по умолчанию, нажмите на кнопку "ПО УМОЛЧАНИЮ".

Настройки контекстного меню сохраняются и восстанавливаются при следующих запусках DICOM-Просмотрщика.

1.4.3 Ограничения настройки панели инструментов

Для некоторых элементов управления возможности настройки могут быть ограничены. Эти ограничения необходимы для сохранения корректной работы вкладки и стандартных групп инструментов.

При настройке панели инструментов и контекстного меню действуют следующие ограничения:

стандартные группы нельзя удалить;

пользовательскую группу можно удалить только в том случае, если она не содержит элементов;

стандартные разделители и пробелы нельзя перемещать внутрь групп или выносить из них;

группы не могут быть размещены внутри других групп;

состав некоторых стандартных групп нельзя изменить;

отдельные элементы всегда остаются на закреплённых позициях на панели инструментов;

некоторые сложные элементы управления нельзя поместить внутрь группы.

Для отдельных элементов управления действуют дополнительные ограничения:

группу кнопок панели настройки визуализации и выбора цветовых таблиц нельзя переместить. Они всегда остаются в крайнем правом положении на панели инструментов;

панель выбора PACS-сервера во вкладке со списком исследований нельзя переместить. Она всегда остаётся в крайнем правом положении на панели инструментов;

в стандартных группах "Отразить", "Проекция" и "Оценка кальция" нельзя изменять состав элементов;

в группах "Режим визуализации" и "Режим навигации" во вкладке "МПР-Реконструкция" и родственных ей вкладках; в группах "Режим изображения" и "Расположение" во вкладке "Анализ ПЭТ" нельзя изменять состав элементов;

элементы "Номер страницы", "Выбор шаблона страницы", "Разрешение (dpi)", "Принтер" и "Коэффициент масштабирования" во вкладке предварительного просмотра печати нельзя переместить внутрь группы.

Если действие недоступно для выбранного элемента, соответствующая команда в диалоге настройки не отображается либо отображается как недоступная.
