3.11. Измерения

Инструмент позволяет выполнять линейные и кусочно-линейные измерения расстояний на снимке.

Измерения выполняются с точностью до экранного пикселя. Так как размер экранного пикселя меньше размера пикселя исходного изображения, фактическая погрешность линейных измерений совпадает с величиной пикселя исходного изображения. Измерения плотностей также имеют погрешность. Наименьшую погрешность измерения плотностей даёт билинейная интерполяция (раздел 2.4).

3.11.1 Линейные измерения

Для выполнения линейных измерений выполните следующие действия:

1. Активируйте инструмент "Линейное измерение", нажав на кнопку на панели инструментов левой, правой или средней кнопкой мыши. Для работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

2. Измерить расстояние можно двумя способами:

   • отметьте щелчком кнопки мыши первую точку. Перемещайте курсор мыши по экрану. Рядом с линией отображается расстояние от исходной до текущей точки. Чтобы зафиксировать текущую точку, нажмите кнопку мыши;

   • нажмите на кнопку мыши в начальной точке измерения, и, удерживая нажатой кнопку мыши, переместите курсор в конечную точку. Рядом с линией отображается расстояние от исходной точки до текущего положения курсора. Чтобы зафиксировать конечную точку измерений, отпустите кнопку мыши.

3. Чтобы отменить незавершённое измерение, нажмите клавишу Esc на клавиатуре.

Чтобы переместить границы линейного измерения, выполните следующие действия:

1. Подведите курсор к точке, которую необходимо переместить.

2. Удерживая левую кнопку мыши либо кнопку, которой в данный момент активирован инструмент, переместите точку.

3. Отпустите кнопку мыши.

Чтобы удалить линейное измерение, выполните следующие действия:

1. Подведите курсор к линии, которую необходимо удалить.

2. Щёлкните правой кнопкой и выберите команду "Удалить все измерения".

Инструмент доступен также в контекстном меню модели и в разделе "Объём" главного меню. Активация возможна только левой кнопкой мыши.

3.11.2 Кусочно-линейные измерения

Для выполнения кусочно-линейных измерений выполните следующие действия:

1. Активируйте инструмент "Кусочно-линейное измерение", нажав на кнопку на панели инструментов левой, правой или средней кнопкой мыши. Для работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

2. Отметьте щелчком кнопки мыши первую точку.

3. Перемещайте курсор мыши по экрану. Рядом с линией отображается расстояние от исходной до текущей точки.

4. Чтобы зафиксировать текущую точку, нажмите кнопку мыши.

5. Повторяйте шаги 3 и 4, пока не будет поставлена предпоследняя точка.

6. Поставьте последнюю точку двойным щелчком кнопки мыши.

7. Чтобы отменить незавершённое измерение, нажмите клавишу Esc на клавиатуре.

Чтобы переместить точку линейного измерения, выполните следующие действия:

1. Подведите курсор к точке, которую необходимо переместить.

2. Удерживая левую кнопку мыши либо кнопку, которой в данный момент активирован инструмент, переместите точку.

Чтобы удалить точку, выполните следующие действия:

1. Подведите курсор к точке, которую необходимо удалить.

2. Щёлкните правой кнопкой мыши и выберите команду "Удалить точку".

Чтобы добавить точку, выполните следующие действия:

1. Наведите курсор на то место, где необходимо добавить точку.

2. Щёлкните правой кнопкой мыши и выберите команду "Установить точку".

Чтобы продолжить завершенное кусочно-линейное измерение, выполните следующие действия:

1. Подведите курсор к точке, с которой необходимо возобновить измерение.

2. Щёлкните правой кнопкой и выберите команду "Возобновить измерение".

3. Произведите кусочно-линейное измерение.

Инструмент доступен также в контекстном меню модели и в разделе "Объём" главного меню. Активация возможна только левой кнопкой мыши.

3.11.3 Измерения по поверхности видимого объёма

____________________________________________________________________________________________

Функциональность доступна в редакции "Pro"
____________________________________________________________________________________________

Измерение расстояния по поверхности видимого объёма выполняется только в окне вкладки "Объёмная реконструкция".

Для измерения расстояния по поверхности видимого объёма или поверхности выполните следующие действия:

1. Активируйте инструмент "Линейка по поверхности", нажав на кнопку на панели инструментов левой, правой или средней кнопкой мыши. Для работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

2. Отметьте щелчком кнопки мыши первую точку.

   Первая точка может отображаться с задержкой, так как процесс привязки первой точки к сегментированной структуре занимает некоторое время.

3. Перемещайте курсор мыши по экрану. Рядом с курсором отображается номер следующей точки.

4. Чтобы зафиксировать текущую точку, нажмите кнопку мыши, которой был активирован инструмент.

5. Повторяйте шаги 3 и 4, пока не будет поставлена предпоследняя точка.

6. Поставьте последнюю точку двойным щелчком кнопки мыши.

Траектория, отображающая измерение, строится по кратчайшему пути между точками на поверхности только одной сегментированной структуры. Измеряется расстояние по поверхности той сегментированной структуре, на которой расположена первая точка траектории.

Выбор сегментированной структуры для размещения первой точки основан на значении параметра "Проекция точки" инструмента "Настройка визуализации". Подробнее в разделе 3.14.

Если в проекте создано несколько сегментированных структур, удовлетворяющих критерию для размещения первой точки, то точка размещается на структуре, расположенной на переднем плане. Измерить расстояние по поверхности структуры расположенной на заднем плане можно несколькими способами:

• поверните объёмную модель таким образом, чтобы перед выбранной структурой не было других структур;

• отключите видимость структуры на переднем плане;

• измените значение непрозрачности структуры на переднем плане.

При невозможности построения выводится предупреждение "Не удалось найти путь", а траектория возвращается к последнему успешному построению. При наведении курсора траектория измерения подсвечивается и отображаются номера точек.

Измерение расстояния по поверхности импортированной или скопированной поверхности недоступно.

Импортированные и скопированные поверхности представляют собой структуры без объёмной модели. При попытке выполнить измерение по поверхности импортированной или скопированной поверхности выводится диалоговое окно с предупреждением.

Если траектория измерения построена по поверхности сегментированной структуры (основного объёма или поверхности), видимость которой отключена, то при попытке редактирования траектории измерения выводится предупреждение о невидимости структуры.

В объединённой серии, открытой во вкладке "Объёмная реконструкция", расстояние по поверхности сегментированной структуры измеряется аналогичным образом. Первая точка измерения по поверхности структуры размещается на слое, который расположен на переднем плане. Чтобы измерить расстояние по поверхности структуры расположенной на заднем слое, уменьшите прозрачность слоёв на переднем плане.

В контекстном меню инструмента "Линейка по поверхности" (рис. 3.9) помимо команд отображается информация о слое и сегментированной структуре, на которых построена редактируемая траектория измерения. Чтобы вызвать контекстное меню инструмента, щелкните правой кнопкой мыши по точке, линии траектории или тексту, отображающему длину траектории измерения.

Чтобы переместить точку траектории измерения, выполните следующие действия:

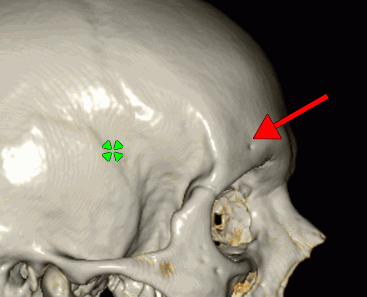

1. Подведите курсор к точке, которую необходимо переместить, так, чтобы курсор принял вид .

2. Удерживая левую кнопку мыши либо кнопку, которой активирован инструмент, переместите точку.

Чтобы добавить точку для продолжения построения траектории измерения, выполните следующие действия:

1. Наведите курсор на начальную или конечную точку траектории измерения, так, чтобы курсор принял вид .

2. Щёлкните правой кнопкой мыши и в контекстном меню выберите команду "Добавить точку".

3. Продолжите построение траектории измерения.

Чтобы добавить новую точку на траектории между имеющимися, выполните следующие действия:

1. Наведите курсор мыши на траекторию в том месте, где необходимо добавить точку, так, чтобы курсор принял вид .

2. Щёлкните правой кнопкой мыши и в контекстном меню выберите команду "Вставить точку".

3. Перемещайте курсор по экрану. Чтобы зафиксировать новую точку, кликните кнопкой мыши.

Чтобы удалить точку, выполните следующие действия:

1. Подведите курсор к точке, которую необходимо удалить, так, чтобы курсор принял вид .

2. Щёлкните правой кнопкой мыши и в контекстном меню выберите команду "Удалить точку".

Удаление точки не вызывает перестроение всей траектории измерения. Перестраивается только участок между соседними точками от удалённой.

Чтобы перестроить отредактированную траекторию измерения, подведите курсор мыши к траектории или к тексту, отображающему длину траектории, так, чтобы курсор принял вид . Щёлкните правой кнопкой мыши и в контекстном меню выберите пункт "Перестроить всю линейку".

Удаление измерения выполняется несколькими способами:

1. Чтобы удалить незавершённое измерение, нажмите клавишу Esc на клавиатуре.

2. Для удаления выбранного измерения наведите курсор мыши на траекторию, точку или текст, отображающий длину траектории, так, чтобы курсор принял вид . Щёлкните правой кнопкой мыши и в контекстном меню выберите пункт "Удалить линейку по поверхности".

3. Чтобы удалить все измерения, нажмите на кнопку "Удалить все измерения" на панели инструментов. В открывшемся диалоге подтверждения нажмите "ДА" для удаления или "НЕТ" для отмены. Чтобы данный диалог больше не появлялся и удаление происходило автоматически, отметьте пункт "Больше не показывать это сообщение" и нажмите "ДА". Чтобы диалог снова стал появляться, установите в настройках флаг "Спросить перед удалением аннотаций и измерений" (раздел 15.6.1).

Инструмент "Линейка по поверхности" доступен также в контекстном меню модели и в разделе "Объём" главного меню. Активация возможна только левой кнопкой мыши.

3.11.4 Пространственное измерение угла

Для измерения угла на объёмной модели выполните следующие действия:

1. Активируйте инструмент "Угол на 3D" на панели инструментов левой, правой или средней кнопкой мыши. Для дальнейшей работы с инструментом используйте ту кнопку, которой был активирован инструмент. Подробнее об управлении инструментами см. в разделе 1.14.

2. Поставьте на модели две точки, нажимая кнопку мыши. Вторая точка является вершиной угла.

3. Перемещая курсор мыши по экрану, задавайте вторую сторону угла.

4. Чтобы зафиксировать вторую сторону угла, щёлкните кнопкой мыши.

5. Чтобы отменить незавершённое измерение, нажмите клавишу Esc на клавиатуре.

Чтобы переместить точку измерения угла, выполните следующие действия:

1. Подведите курсор к точке, которую необходимо переместить, так, чтобы курсор принял вид .

2. Удерживая левую кнопку мыши либо кнопку, которой в данный момент активирован инструмент, переместите точку.

Чтобы удалить измерение угла, выполните следующие действия:

1. Подведите курсор к линии углового измерения, которое необходимо удалить.

2. Щёлкните правой кнопкой и выберите команду "Удалить угол на 3D".

Инструмент доступен также в контекстном меню модели и в разделе "Объём" главного меню. Активация возможна только левой кнопкой мыши.
